Смазка

Одной из особенностей, которыми обладает двухтактный двигатель, является уникальная система смазки, которая не является новой, но по-прежнему вызывает немало вопросов у неопытных механиков или тех, кто столкнулся с необходимостью разобраться в устройстве подобных ДВС впервые.
В первую очередь, стоит понять, где находится масляный картер.

Принцип работы подобной системы смазки заключается в следующем. При перемещении поршня происходит активная циркуляция масла по специальным каналам высокого и низкого давления. Структура этой системы довольно сложна, а потому она постоянно модифицируется и изменяется, дабы достичь лучших технических показателей и надежности силового агрегата.

Циркулируя по этой системе каналов, масло распределяется не равномерно, а таким образом, чтобы в большем количестве находиться в местах сильнейшего трения. Это позволяет устранить многие типичные неполадки ДВС устаревшего типа: постоянный износ поршня и маслосъемных колпачков, перегрев и прочие мелкие и крупные неприятности, требующие вмешательства и ремонта.

В случае с двухтактными силовыми агрегатами, техническая схема практически аналогична приведенной выше. Главной особенностью и отличием является то, что здесь масло представляет собой единую смесь с топливом.

На данном этапе возникает закономерный вопрос: как же тогда осуществляется смазка всех подвижных механизмов и каким образом маслу удается не сгорать?

На самом деле, все гораздо проще, чем может показаться на первый взгляд. Во-первых, стоит уточнить: масло сгорает точно так же, как и поступающее топливо, в цилиндре. Выходит так, что, поступая из карбюратора в камеру сгорания, смесь проделывает достаточно сложный путь, пролегающий через сложную систему каналов. В этот промежуток времени и осуществляется смазка подвижных деталей, предотвращающая их порчу и преждевременный износ, а также улучшающая характеристики силового агрегата.

Чаще всего, пропорции топлива и масла примерно равны, а вот вязкость и прочие характеристики последнего несколько отличаются от жидкостей для четырехтактных моторов: свойства будут направлены на то, чтобы обеспечить наименьший эффект от горения и засорение сажей выпускной системы транспортного средства.

2Т или 4Т? Преимущества и недостатки.

Сравнение 2-х и 4-х тактных лодочных моторов. ▶ По стакану бензина каждому и погнали!

Прочие нюансы

Шумность. На полном ходу двухтактные моторы вопят громче своих четырёхтактных конкурентов. По отзывам многих пользователей, на меньших оборотах эта разница намного менее заметна. И всё-же, если Вы собираетесь троллить пугливую рыбу, Вам стоит всерьёз задуматься над лишними децибеллами.

Дымность. Из-за наличия масла в топливной смеси двухтактные ПЛМ заметно сильнее дымят. Если Вы используете мотор для перемещения из пункта А в пункт Б, то дымность значения не имеет. А если Вы однажды захотите потроллить при попутном ветре, то Вы быстро для себя решите какой лодочный мотор лучше

. Если, конечно, вес и цена не играет ключевую роль.

Транспортировка. Есть мнение, что подвесные лодочные моторы с рабочим циклом в 4 такта нужно перевозить только в определённых положениях, а двухтактные моторы можно перевозить как угодно. И это мнение справедливо. Определённое положение ПЛМ при транспортировке четырёхтактников необходимо, чтобы масло не вытекало из картера. Многие продвигатели двух тактов использую это как весомый аргумент при совершении покупки. На деле, не помню, чтобы владельцы четвёрок жаловались на такую мелочь. В общем, это проблема в головах, а не в реальности.

Смешивание масла и несмешивание. Всем известно, что в камеру сгорания двухтактного двигателя подаётся смесь бензина и масла, а в четырёхтактного – чистый бензин. И многие при размышлениях на тему какой лодочный мотор лучше

начинают сетовать, мол, это надо постоянно масло смешивать, да ещё и в нужных пропорциях… Такая же мелочь, как транспортировка на боку из предыдущего абзаца. Любой владелец двух тактов прекрасно знает, что для обкатки большинства ПЛМ пропорции 1 к 25, а при езде 1 к 50 (хотя некоторые бывалые рекомендуют и при езде 1 к 25). Кто не может поделить литр на 25? Или на 50? Для кого трудно налить стопочку масла в канистру? Многие набирают на заправке канистру бензина, там же наливают масла и пока доходят до лодки, оно смешивается. На волнах перемешивание продолжается и поддерживается. Да и сейчас уже большинство масел, которые выпускают для данных целей, самосмешивающиеся… Короче говоря, владельцы двухтактных моторов на это не жалуются.

Выход в режим глиссирования. Для выхода в режим глиссирования, первое, что нужно – это наличие соответствующей лодки. Если лодка изначально спроектирована для плаванья в водоизмещающем режиме, то попытка вывести её на глисс равносильна попытке вывести на глисс авианосец. Если же у Вас плоскодонка, то, в зависимости от её килеватости, Вам понадобится примерно по одной лошадке под капотом на каждые 20-30 кг общего веса. Так как вес подвесного лодочного мотора тоже входит в общий, то чем легче мотор, тем меньше нужно лошадей. С другой стороны, чем легче мотор, тем меньше он выдает тех же самых лошадей. По приблизительным подсчётам можно сказать, что если Вы владелец небольшого судна и собираетесь запрягать свою карету пятью лошадями, то берите двухтактных лошадей – они легче. Если же вопрос стоит о пятнадцати силах или хотя бы десяти, то здесь уже вес двигателя играет незначительную роль и заморачиваться по поводу какой лодочный мотор лучше

не стоит.

Если у Вас возникли какие-то вопросы по поводу подвесных лодочных моторов, их выбора, эксплуатации, обслуживании и прочем, смело обращайтесь к нашим дилерам. Будем рады Вам п

Сравнение двигателей на 2 и 4 такта

Как сделать простейший двигатель внутреннего сгорания своими руками
Поскольку мощность равноценного мотора на два такта больше, чем у 4-тактного собрата, он, по идее, должен быть более экономичным. На практике этого не происходит из-за возникающих дополнительных потерь. Происходит частичное смешивание отработанных газов с вновь поступающим топливом, и вся эта смесь благополучно уходит через выхлопную трубу. Поэтом на то же самое количество циклов карбюратор двухтактника требует больше горючего.

Существуют различия и в системе смазки. В случае с мотором на 2 такта она осуществляется за счет смешивания и . В 4-тактном предусмотрена система смазки с шестеренным насосом. Смазка попадает во впускной патрубок системы, и ее поставляется именно столько, сколько необходимо.

В таких движках нет клапанов, которые присущи четырехтактным моторам внутреннего сгорания. За них ту же самую работу делает поршень, который при последовательном движении вверх и вниз открывает и закрывает продувочные, впускные и выпускные окна. Благодаря этому они считаются более конструктивно простыми и легкими в обслуживании. Считается, что показатель мощности у них примерно в 2 раза выше, чем у тех, что рассчитаны на 4 такта, за счет большего количества прошедших циклов.

Но из-за недостаточно полного использования хода поршня, остатков в цилиндре скопившихся газов и частичной потери производимой мощности для продувки, фактическое увеличение полезной мощности будет не более, чем на 60–70 процентов. Искра на таких движках появляется на доли секунды раньше, чем поршень достигает верхней мертвой точки, а для изменения угла зажигания предусмотрены различные устройства механического и электронного типа действия. На прежних моделях момент воспламенения устанавливался, исходя из оптимального числа оборотов.

Итак, подытожим основные достоинства рассматриваемого силового агрегата:

• отличается малыми габаритами;
• обладает простым устройством;
• выдает большую мощность при том же рабочем объеме.

При этом, его применение ограничивается из-за особенностей конструкции и значительных потерь. Однако на сегодняшний день именно таким типом двигателя по-прежнему оснащается большое число разнообразных механизмов, которые могут использовать как одно-, так и двухцилиндровый двигатель внутреннего сгорания на 2 такта. Зная особенности и принцип функционирования такого движка, можно самостоятельно находить возникающие в нем неполадки. В ряде случаев такие знания позволяют определиться с выбором между 2-х и 4-х тактным силовым агрегатом.

В сегодняшнем обзоре мы постарались рассмотреть устройство 2-х тактного силового агрегата, которым оснащается практически любой современный мотоцикл или мопед, а также другая техника. Друзья, буду благодарен за Ваши рекомендации моего блога в кругу своих друзей. В ближайших выпусках блога мы обязательно рассмотрим новые интересные темы из области автомобилей, . А пока несколько слов о и какой смысл в их использовании. Оставайтесь с нами и до новых встреч!

Поскольку ответов у вопроса оснащения лодки бензиновым силовым агрегатом есть только два, ни на секунду не умолкают дискуссии о том, двухтактный или четырехтактный лодочный мотор следует выбирать.

Понятно, что оба они обладают разными характеристиками, имеют как недостатки, так и преимущества. Поэтому для совершения правильного выбора следует понимать, с чем вы имеете дело. Давайте подробнее поговорим об этом чуде техники.

Сравнение параметров

• Литровая мощность. Выше у двухтактных в 1,5-1,8 раза, чем у 4-х тактных двигателей.
• Удельная мощность. Также выше у двухтактных.
• Обеспечение очистки цилиндра и подачи топлива. Четырехтактные ДВС могут похвастаться наличием газораспределительного механизма.
• Экономичность. Расход топлива на 20-30% ниже у 4-х тактных.
• Система смазки. У четырехтактных двигателей имеется полноценная система двигателя, у двухтактных — масло чаще всего смешивается с бензином.
• Экологичность. Выхлоп 2-х тактных ДВС более токсичен, чем у 4-х тактных.
• Шумность работы. Четырехтактные работают значительно тише.
• Ресурс работы. Благодаря совершенной системе смазки и уменьшенной частоте вращения коленвала, 4-х тактные двигатели считаются более совершенными.
• Скорость по набору оборотов. Преимущество за двухтактными.
• Обслуживание. Благодаря наличию газораспределительного механизма, 4-х тактные движки обслуживать намного сложнее.
• Вес. Из-за несложной конструкции, двухтактные намного легче.
• Цена. Четырехтактные дороже.

Благодаря небольшому весу, простоте обслуживания и высокой удельной мощности двухтактные модели обладают широкой областью применения. Во многих бензиновых устройствах (косилках, бензопилах) даже не возникает вопроса о том, какую модель ДВС использовать. Однако двухтактные сдают свои позиции из-за высокой таксичности и шумности. Поэтому принято считать, что в каждой модели есть свои плюсы и минусы и выбирать, какой двигатель лучше использовать в том или ином случае, лучше по обстоятельствам.

ДВС — четырехтактный двигатель, принцип работы

Запускаем обычный двигатель внутреннего сгорания на водороде, Проект Заряд

Четырехтактный двигатель был впервые продемонстрирован Николаусом Отто в 1876 году и поэтому он также известен как цикл Отто. Технически правильный термин — четырехтактный цикл. Четырехтактные двигателя является наиболее распространенным типом двигателя в настоящее время. Они установлены практически на всех легковых автомобилях и грузовиках.

Четырехтактный двигатель был впервые продемонстрирован Николаусом Отто в 1876 году и поэтому он также известен как цикл Отто. Технически правильный термин — четырехтактный цикл. Четырехтактные двигателя, возможно, является наиболее распространенным типом двигателя в настоящее время. Они установлены на всех легковых автомобилях и грузовиках.

Четыре такта цикла — это впуск, компрессия, расширение и выпуск выхлопных газов. Каждому соответствует один полный ход поршня, поэтому полный цикл требует двух оборотов коленчатого вала.

Такт впуска. Во время впуска, поршень движется от ВМТ (верхней мертвой точки) вниз к НМТ (нижней мертвой точке), засасывая свежий заряд топливо-воздушной смеси. Изображенный на рисунке двигатель имеет ‘тарельчатый’ впускной клапан, который открывается потоком всасываемого свежего заряда. Некоторые ранние двигатели работали именно таким образом. Однако, в современных двигателях впускной клапан открывается кулачком распределительного клапана.

Такт сжатия. После достижения НМТ поршень начинает двигаться вверх к ВМТ, давление в цилиндре возрастает, впускной клапан закрывается и происходит сжатие топливо-воздушной смеси.

Такт расширения, или рабочий ход. Незадолго до конца цикла сжатия топливо-воздушная смесь поджигается искрой от свечи зажигания. Во время пути поршня из ВМТ в НМТ топливо сгорает, и под действием тепла сгоревшего топлива рабочая смесь расширяется, толкая поршень. При расширении газы совершают полезную работу, поэтому ход поршня при этом такте коленчатого вала называют рабочим ходом.

Такт выпуска. После НМТ рабочего цикла открывается выпускной клапан, и движущийся вверх поршень вытесняет отработанные газы из цилиндра двигателя. При достижении поршнем ВМТ выпускной клапан закрывается, и цикл начинается сначала.

Анимационные рисунки показывают основной принцип работы одного цилиндра четырех-тактного двигателя.

{seyretpic id= 20 align=center}

Новости СМИ2

kaz-news.ru | ekhut.ru | omsk-media.ru | samara-press.ru | ufa-press.ru

Основные отличия между двухтактным и четырехтактным ДВС

Разновидности ДВС какие существуют двигатели внутреннего сгорания

Одно из основных отличий рассматриваемых агрегатов в наличии газораспределительного механизма на 4-тактном моторе. На 2-тактных устройствах газораспределительного механизма нет. Вместо него имеются отверстия в стенках цилиндра, через которые и происходит подача готовой топливно-воздушной смеси, а также отвод выхлопных газов.

ГРМ не только увеличивает вес и размер двигателя, но еще и существенно влияет на его стоимость. Отсутствие ГРМ приводит к тому, что двигатель имеет только два цикла работы. Наличие каналов в стенках цилиндра приводит к увеличенному износу колец и поршня двигателя. Именно поэтому двухтактные двигатели имеют небольшой ресурс работы. Далее рассмотрим конструктивные отличия между 2-тактным и 4-тактным моторами.

1. Потребление топлива — несмотря на то, что двухтактный агрегат имеет простое строение, в плане потребления бензина он проигрывает четырехтактному.
   Связано это с количеством тактов. В то время, как 4-цикловый агрегат совершает 2 оборота коленчатого вала, потребляя при этом одну порцию топлива, двухтактный двигатель при этом делает только один оборот. Увеличение расхода топлива составляет примерно 1,5 раза. Кроме того, не стоит забывать, что 2-тактный агрегат имеет несовершенную систему, и в процессе работы наблюдается потеря топливной смеси, выбрасываемой в глушитель. Это часть смеси, которая «вылетает в трубу» при движении поршня вверх в момент сжатия
2. Тип топлива — моторы 4-тактного типа работают на чистом бензине, который в карбюраторе смешивается с воздухом
   . Агрегаты 2-тактного типа работают на смеси масла с бензином. Использование чистого бензина недопустимо, что повлечет за собой быстрый выход из строя цилиндропоршневой группы
3. Система смазки — многие знают, что именно по этому принципу рассматриваемые агрегаты отличаются.
   В 4-тактном моторе имеется отдельная система смазки, состоящая не только из емкости, но еще и масляного насоса, фильтров и трубопроводной магистрали. Система смазки не взаимосвязана с механизмом подачи топлива, что говорит не только об эффективности, но и продолжительном сроке службы. Двухтактные моторы работают на бензине с маслом. Пропорции смешивания бензина с маслом для бензопилы и бензокосы описаны на сайте. Бензин вместе с малом подается в двигатель, где осуществляется смазка механизма. Стоит отметить, что далеко не все двухтактные моторы имеют общую систему смазки, но встречаются еще и агрегаты с раздельным механизмом, где смешивание происходит автоматически в зависимости от количества оборотов
4. Тип смазывающих веществ или отличие масла для двухтактного мотора от 4-тактного.
   Для двухтактных двигателей используются специальные масла «сгорающего» типа. Это масло смешивается с бензином, и попадают в систему КШМ, обеспечивая смазку движущихся деталей. После этого масло в составе с бензином поступает в цилиндр, где воспламеняется и сгорает. Это масло называется двухтактным, и выпускается оно красного или зеленого цвета. Цвет не играет большой роли, и говорит о применении присадок в составе. Четырехтактные моторы работают на чистом бензине, так как они имеют отдельный механизм, отвечающий за смазку КШМ. В таких моторах используется обычное моторное масло, которое нельзя смешивать с бензином, и заливать в двухтактные агрегаты. Это приведет к быстрому засорению электродов свечи и выходу из строя ДВС. Получается, что отличие масла для двухтактных двигателей от четырехтактных заключается в консистенции и составе. На 2-цикловых ДВС используются сгораемые типы масел, которые перед тем, как сгореть, смазывают всю систему

По системе смазки четырехтактных двигателей нужно отметить, что они бывают двух типов — с сухим и мокрым картером. Различаются они по способу смазки. В мокром типе происходит подача масла из картера на КШМ. Насос перекачивает масло из картера, являющегося частью двигателя.

На ДВС с сухим картером используется отдельный бак с маслом. Из него масло насосом перекачивается в систему КШМ, обеспечивая смазку деталей. Скапливающееся масло обратно транспортируется в бак при помощи дополнительного насоса.

Зная основные конструктивные и принципиальные отличия рассматриваемых механизмов, следует разобраться с их достоинствами и недостатками, которые имеются у обоих вариантов.

Экономичность. Мифы и реальность.

Начнём со стоимости.

Из-за более сложной конструкции стоимость четырёхтактных моторов превышает двухтактные аналоги. В некоторых случаях эта разница всего лишь 10%, а в некоторых и 50%. В любом случае при расчёте на одну лошадиную силу, два такта будут дешевле.

Расход топлива.

На первый взгляд может показаться, что четырёхтактные подвесные лодочные моторы расходуют меньше бензина, масла и вообще обладают более высоким коэффициентом полезного действия. Чего тут скрывать, так оно и есть… Одна из главных причин, это безусловно попадание неотработанного топлива в выхлоп. Вторая предусмотрена конструкцией двухтактного двигателя изначально – масло не только смазывает, но и горит. Не знаю как в Вашей реальности, а в моей стоимость хорошего масла для двигателя внутреннего сгорания превосходит стоимость хорошего бензина в несколько раз. И третья более-менее весомая причина – это совмещение рабочего такта с выхлопом. В четырёхтактных двигателях отработанная смесь начинает выводится только после того, как головка цилиндра опустилась в крайнее нижнее положение, а в двухтактных – примерно на половине пути (плюс-минус, в зависимости от конкретной модели).

Теперь по делу. Когда это важно? Ведь, например, на гонках никто не задумывается над экономичностью – главное прийти первым, а при путешествиях на длительные дистанции… Правда в том, что если Вы выходите в плаванье только в июле и то раз в неделю, то, вполне возможно, Ваши внуки окупят разницу в цене. И если Вы задумаетесь над тем, какой лодочный мотор лучше

именно для Вас, то расход топлива будет играть малозначимую роль. А если Вы этим зарабатываете себе на жизнь и подвесной лодочный мотор отдыхает только когда лёд на реке, то здесь стоит всерьёз задуматься над затратами на кормление своего любимца…

Моторесурс.

Ходят слухи, что четырёхтактник будет служить намного дольше своего двухтактного аналога. Но, как говорится, в действительности всё не так, как на самом деле. Реальное положение вещей таково, что все эти утверждения слишком теоретизированы. Допустим, заявленный моторесурс какого-то двигателя – 2000 моточасов. Для того, чтобы проверить это на практике нужно весь сезон КРУГЛОСУТОЧНО ездить на лодке. Или 3 сезона по 8 часов в сутки. Каждый день. Без выходных и проходных. Не зависимо от погодных условий. И учтите ещё, что для того, чтобы сравнить, проверять нужно 2 подвесных лодочных мотора. Вы представляете себе стоимость такой проверки? А кто может себе позволить потратить год жизни на это? Я с полной уверенностью заявляю, что ни одно частное лицо такой проверкой не занималось и заниматься не будет. На практике, если и проводились такие испытания (в чём лично я сомневаюсь), то они спонсировались изготовителями ПЛМ и, безусловно, заангажированы в чью-то пользу. А если учесть, что двигатели будут ремонтироваться? Как тогда считать моторесурс? Всем известно, что некоторые дедульки ездят на мотоциклах 70-х годов, просто заменив головку цилиндра. Что здесь можно сказать о моторесурсе? В общем, здесь можно сказать, что данные о моторесурсе подвесных лодочных моторов просчитываются только на бумаге (или на компьютере) и могут быть далеки от реальности, так что здесь сложно сказать какой лодочный мотор лучше

.

Ремонт и обслуживание.

У двигателей всех производителей и всех назначений время от времени могут случаться поломки. И всем понятно, что чем дороже движок, тем дороже на него детали. К примеру, вместо того, чтобы починить Porsche можно купить себе «Жигули». С лодочными моторами то же самое – чем дешевле двигатель, тем дешевле обслуживание и ремонт. Если Вы живёте в Санкт-Петербуге, то настойки, починки, регулировки и прочие полезные вещи Вам проще будет сделать у нас и сказать здесь какой лодочный мотор лучше

сложно. Обращайтесь к нашим дилерам и они выдадут Вам нужную информацию. Если же Вы намерены делать ремонт двигателя собственными силами или силами знакомых, то, вероятнее всего, Вам стоит купить двухтактник – они проще, дольше выпускаются и по ним больше специалистов. Некоторые умельцы могут очень качественно настраивать свои два такта прямо на воде… А вот с четырьмя дела обстоят сложнее. Хотя при любых раскладах первоначальную настройку настоятельно рекомендуется проводить в нашей мастерской или с нашим мастером на выезде.

Двухтактный ДВС его конструктивные особенности и описание принципа работы

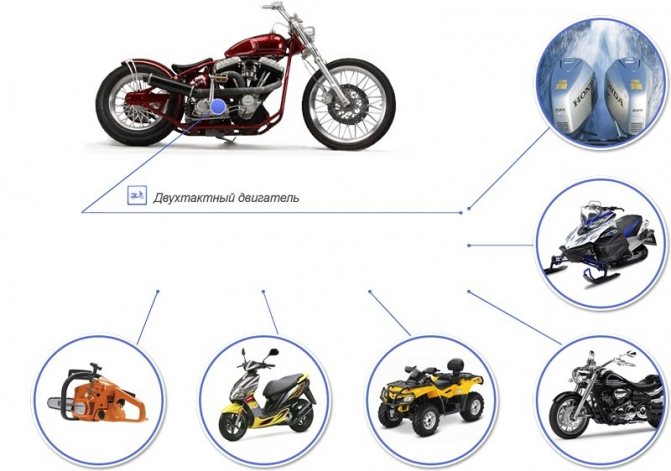

Большинство бензопил и бензокос оснащаются приводными устройствами двухтактного типа. Два такта — это этап сжатия топливной смеси и рабочий ход поршня (когда он опускается вниз). Чтобы понять, чем отличается двухтактный двигатель от четырехтактного, рассмотрим изначально строение мотора. Основные детали двигателя — это цилиндр, поршень, коленчатый вал и шатун. За сжигание топлива отвечает свеча зажигания, а транспортировка смеси и отвод газов происходит посредством впускного и выпускного каналов. Конструктивная схема двухтактного двигателя отображена на фото ниже.

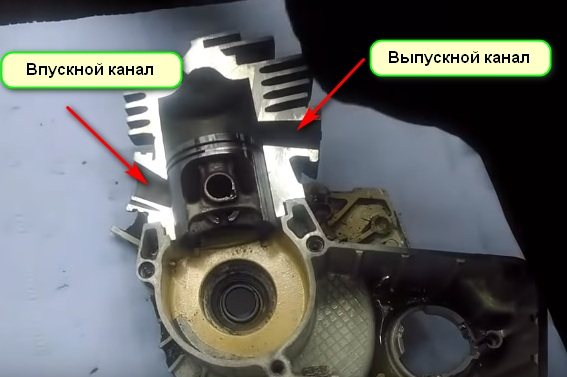

Двигатель двухтактного типа имеет упрощенное строение в отличие от четырехтактного. Принцип работы у него простой, и начинается с того, что осуществляется перемещение поршня из нижней мертвой точки в верхнюю. В стенках цилиндра присутствует три отверстия — впускной, выпускной и продувочный канал. Впускной расположен ниже, чем выпускной, а продувочный находится между ними, как показано на фото выше. Впускной и продувочный канал соединяется с кривошипно-шатунной камерой. Далее подробное описание принципа работа ДВС.

Первый такт.

Первоначально топливо из карбюратора транспортируется в камеру КШМ. Через продувочное отверстие в цилиндр из камеры КШМ засасывается предварительно-поступившая топливно-воздушная смесь. Прекращается подача смеси тогда, когда поршень перекрывает отверстие продувочного канала. Далее движение поршня осуществляет перекрытие выпускного канала. Часть топливно-воздушной смеси при этом уходит в выпускной канал. После перекрытия выпускного канала начинается процесс сжатия горючей смеси. Эта смесь состоит из бензина, масла и воздуха. При достижении поршнем верхней мертвой точки, происходит воспламенение смеси за счет создания искры свечей зажигания.

В тот момент, когда в верхней части цилиндра осуществляется сжатие, в нижней части камеры КШМ создается разрежение. Это разрежение позволяет засосать очередную порцию топлива из карбюратора для следующего воспламенения. Засасываемое топливо в камеру кривошипно-шатунного механизма одновременно выполняет смазывание коленчатого вала и шатуна. Именно поэтому в состав горючей смеси добавляется специальное масло для двухтактного мотора. Двухтактные двигатели не имеют масляного картера, что является одним из главных их отличий от четырехтактных. Все эти процессы совершаются в один такт.

Второй такт.

Сгоревшие газы толкают поршень вниз, тем самым осуществляется рабочий ход. Когда открывается выпускное отверстие, в него выходят выхлопные газы, поступающие по каналу в глушитель. Опускающийся вниз поршень создает давление в камере КШМ. За счет этого давления осуществляется выдавливание топливно-воздушной смеси ТПС из камеры КШМ в продувочный канал. В цилиндр следующая порция ТПС выталкивается сразу при открытии доступа к продувочному отверстию. При заполнении рабочей камеры цилиндра порцией топливной смеси происходит одновременное вытеснение оставшихся отработанных газов. Заканчивается второй такт при достижении поршнем нижней мертвой точки.

Визуальный процесс работы двухтактного двигателя представлен на анимированном изображении ниже.

У такого типа ДВС есть свои достоинства и недостатки, которые описаны ниже. Зная строение и принцип работы двухтактного двигателя, разберемся с четырехтактными моторами.

Stihl (штиль) Наглядный пример работы 2-х тактного двигателя.

Виды газораспределительной системы

Так как продувочные окна в цилиндре порой располагаются на одном уровне, то газообмен внутри цилиндра затруднен, не весь объем цилиндра продувается свежей порцией воздушной смеси, и часть отработанных газов остается в цилиндре. Для того, чтобы сменить отработанные газы на свежую порцию воздуха более эффективно и быстро, существует конструктивные особенности поршня и расположения продувочных окон в цилиндре. Различают несколько вариантов осуществления продувки цилиндров:

Контурная продувка

Контурная продувка в свою очередь делится на возвратно-петлевую, дефлекторную и высотную. Во всех этих видах есть один существенный недостаток: перерасход топлива из-за удаления несгоревшего топливного заряда во время продувки.

П- или Л-образная продувка

П- или Л-образная продувка более эффективная в плане экономии топлива, но при этом температура около выпускного окна значительно повышается. Конструктивная особенность в том, что для ее осуществления необходимы двухцилиндровое исполнение мотора. Одна пара цилиндр — поршень выступает в роли впускающих газы, а другая пара в роли выпускающая газы.

Клапанная или клапанно-щелевая продувка

Клапанная или клапанно-щелевая продувка в отличие от других видов требует наличия ГРМ, который управляется клапанами. Клапан может использоваться и для подачи заряда, и для удаления продуктов сгорания. При клапанно-щелевой продувке через клапан в головке цилиндра удаляются отработанные газы, а через окна (щели) поступает свежий заряд. Это уменьшает расход топлива и снижает токсичность отработанных газов, но усложняет конструкцию двигателя и может нарушить нормальный режим сгорания заряда из-за повышенной температуры.

Прямоточная продувка

Прямоточная продувка используется в двигателях с двумя поршнями, расположенными напротив друг друга в горизонтальном положении. В этом случае каждый поршень по ходу своего движения открывает и закрывает «свой» клапан: один поршень отвечает за впуск заряда, а второй – за удаление газов. Камерой сгорания в этом случае является пространство между поршнями. Этот вариант предусматривает наличие более сложного КШМ, а высокая температура внутри цилиндров требует дополнительного охлаждения и более прочных элементов. В то же время, это наиболее эффективный способ продувки, который обеспечивает полное удаление отработанных газов с минимальными потерями топливного заряда.

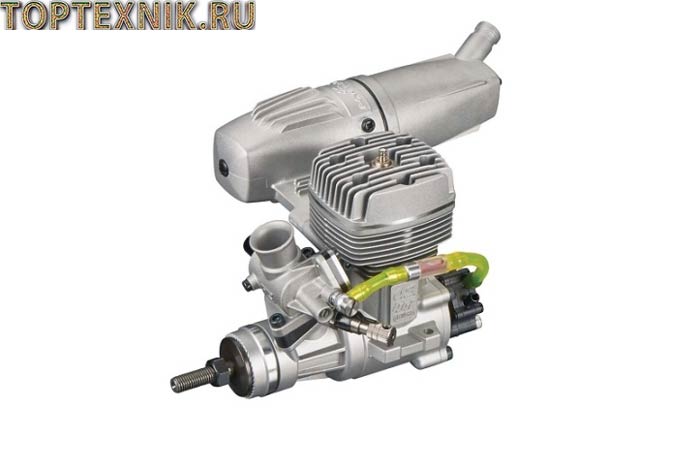

Достоинства

• Отсутствие тяжёлого маховика. Благодаря воспламенению при каждом повороте коленчатого вала силовая установка работает ровно;
• Небольшой вес. Отсутствие газораспределительного механизма, тяжёлого маховика, маслонаполненного картера и т.д. мотор имеет небольшую массу. Это позволяет применять установки в различных ручных приспособлениях;
• Простота конструкции. Отсутствие деталей газораспределительного механизма позволяет выполнять ремонт человеку, с минимальными техническими знаниями;
• Низкая стоимость капитального ремонта. Небольшое количество деталей прибыли снижение стоимости капитального ремонта;

• Небольшие размеры. Габариты двигателей с двумя тактами позволяют устанавливать их на небольшое оборудование;
• Мощность. Благодаря возгоранию воздушной массы с горючим при каждом повороте коленчатого вала мотор имеет высокую мощность;
• Высокий механический коэффициент полезного действия. Минимальное количество комплектующих способствует повышению механического КПД.

Применение

Четырёхтактные двигатели могут быть как бензиновыми, так и дизельными. Они находят самое широкое применение в качестве первичных двигателей на стационарных и транспортных энергоустановках.

Как правило, четырёхтактные двигатели используются в тех случаях, когда имеется возможность более или менее широко варьировать соотношение оборотов вала со снимаемой мощностью и крутящим моментом либо тогда, когда это соотношение не играет роли при работе машины. Например, двигатель, нагруженный электрогенератором, в принципе может иметь любую рабочую характеристику и согласуется с нагрузкой только по рабочему диапазону оборотов, которые в принципе могут быть любыми, приемлемыми для генератора. Использование промежуточных передач вообще делает четырёхтактный двигатель более адаптированным к нагрузкам в самых широких пределах. Они же являются более предпочтительными в тех случаях, когда установка длительное время работает вне установившегося режима — благодаря более совершенной газодинамике их работа в переходных режимах и режимах со снятием частичной мощности оказывается более устойчивой.

При работе на вал в заданном диапазоне оборотов, особенно тихоходный (гребной вал теплохода), предпочтительнее использование двухтактных двигателей, как имеющих более выгодные массово-мощностные характеристики на низких оборотах.

Другой важной стороной вопроса можно считать вес.

У каждый второй такт – рабочий. У четырёхтактных, как нетрудно догадаться, – каждый четвёртый. То есть, в теории можно предположить, что при одинаковой камере сгорания двухтактные моторы в два раза мощнее четырёхтактных. Из-за многих недочётов (как например, попадание неотработанной смеси в выхлоп и отработанной в свежую) практика немного расходится с теорией и на деле этот показатель чуть ниже – обычно разница где-то в 1.6-1.7 раза. Это значит, что для получения одинаковой мощности на валу (в принципе именно здесь она нам наиболее интересна) двухтактный двигатель нужен меньшего размера, чем четырёхтактный. Меньший размер равно меньший вес. То есть, если при решении вопроса, какой лодочный мотор лучше

основным параметром считать массу, то предпочтение будет сильно склоняться в сторону двухтактных.

Теперь, собственно, где это важно? Ведь вполне возможно, что у Вас лодка стоит в гараже на даче и Вам всё равно, какой вес у мотора. Давайте рассмотрим этот вопрос подробнее. Здесь основное, что нужно учитывать, это какая у Вас лодка и как далеко она находится от водоёма большую часть времени.

Если у Вас надувная лодка и Вы ездите на рыбалку на джипе или на легковушке с прицепом и постоянно снимаете-надеваете мотор, то, вероятно, его масса для Вас будет весомым фактором. Если у Вас лодка с твёрдым корпусом, и Вы можете повесить мотор на транец навсегда, то какая Вам разница, сколько он весит?

Чем длиннее ваша лодка, тем меньшее значение имеет вес на корме. И наоборот, при короткой лодке, Вам придётся постоянно дополнительно грузить нос, как только захотите подойти к мотору.

Если у Вас большая надувная лодка и Вы ставите на неё, к примеру, 15 лошадок, то разница в 20 кг будет ощутима – 30 кг можно и самому на транце поцепить с кое-какими усилиями, а вот 50… для этого нужно заранее качаться или звать друзей на помощь… Если Вы просто рыбачите в тихих местах и Ваш мотор имеет массу до 20-25 кг, то особой разницы при переноске можно и не заметить. Здесь уже сами соотносите свои силы с массой мотора и решайте, какой лодочный мотор лучше

именно для Вашей комплекции. Если же ПЛМ живёт на транце, то вес не имеет значения.

Различия двигателей

Появление обширного количества легкого транспорта на дорогах нашей страны сопряжено также и с необходимостью хорошо в нём разбираться. Разумеется, сердцем любой машины и транспортного средства является двигатель. При этом, на рынке присутствует множество как двухтактных, так четырехтактных двигателей в различных моделях скутеров.

Если при подсчете количества цилиндров не возникает особенных вопросов, то в рамках непосредственно самой работы агрегатов во всех особенностях разобраться способны только специалисты, а также люди, хорошо ознакомленные с принципами газообмена в двигателях внутреннего сгорания.

Стоит отметить, что при покупке скутера, этот вопрос становится особенно актуальным. Выбор в пользу двухтактной или четырехтактной модели может сыграть решающую роль в функционале и особенностях использования транспортного средства на практике

Именно поэтому чрезвычайно важно знать весь полный объем функционала и характеристик данных агрегатов

Ключевым отличием этих типов двигателя являются особенности газообмена. Именно принципы подачи топливовоздушной дисперсии в цилиндре, а также последующее удаление конечных газов для нового такта определяют, какого типа данный двигатель.

Четырехтактный вариант предполагает на этапах очищения и наполнения цилиндра применение специализированного газораспределительного механизма. Сокращённо он называется ГРМ и обуславливает открытие и закрытие клапанов впрыска и выпуска в строго определенное выделенное время. Это обеспечивает максимальное повышение функциональности, эффективности и производительности всего процесса.

Отличия четырехтактного и двухтактного двигателя (Перезалив)

Если говорить о двухтактном двигателе, то здесь заполнение и очистка осуществляются параллельно со сжатием и расширением. В данном случае имеются два отверстия, которые управляются самим поршнем во время его движения. Практически в рамках непосредственно механики двухтактного двигателя реализована управляющая система, когда уже вследствие работы поршня, обеспечивается впрыск топлива и вывод газов.

Достаточно часто людей интересует мощность каждого из этих двигателей при условии одинакового объема. Четырехтактный двигатель предполагает на каждые два оборота коленвала один рабочий ход цилиндра. Если говорить о двухтактных вариантах, то здесь рабочий ход полностью соответствует одному обороту коленвала.

Связано это преимущественно с тем, что ход поршня используется не полностью в рамках расширительного процесса, кроме того, очищение цилиндра от отработавших газов существенно хуже. Некоторое количество энергии тратится на продув, тогда так же, как и на другие протекающие в двухтактной системе процессы. В целом мощность такого двигателя компенсируется несколько повышенным потреблением горючего.

Чем отличается 4т двигатель от 2т

Благодаря отрегулированным процессам четырёхтактный двигатель использует горючие намного более эффективно, чем двухтактный. Фактически, в результате сопряжения в процессах впрыска и вывода отработанных газов, часть топливовоздушной смеси выбрасывается также.

В результате масло сгорает вместе с топливной смесью, отработанный газ удаляется тем же путем. В зависимости от конструкции конкретного транспортного средства, может быть как обычное объединение составов непосредственно перед заливкой горючего, так и параллельная подача, когда смешивание топлива и масла осуществляется уже на этапе впуска в самом патрубке. Именно последний принцип используется во всех видах современных скутеров.

Масляный бачок может располагаться как непосредственно в картере самого двигателя, так и отдельно. Именно в силу того, что масло в двухтактных двигателях является сгораемым, а в четырехтактном исполняет исключительно смазывающую роль, требования к их типам существенно различаются.

Итак, экологические нормы и мораль. Где правда, а где вымысел?

Суть. Благодаря особенностям конструкции в двухтактном двигателе внутреннего сгорания, масло, которое смазывает коленчатый вал попадает в камеру сгорания. По задумке проектировщика там оно сгорает вместе с бензином и отработанное выходит как выхлоп. Самое грустное для окружающей среды, что не всё сходится с планами проектировщика. На деле впрыск нового топлива в камеру сгорания происходит практически одновременно (с небольшой погрешностью) с выводом отработанной смеси, что приводит к попаданию в выхлоп некоторого количества несгоревшей, либо частично сгоревшей смеси. К мутации головастиков это приведёт вряд ли, а вот к токсичным отравлениями жителей водоёма вполне возможно. Хотя, если по-честному, то для быстро ощутимого эффекта загрязнения нужно чтобы примерно одна моторка была на одном квадратном километре, что случается довольно редко.

Теперь касательно норм и законов. Про запрет двухтактных двигателей в странах Европейского союза и США ходят разные слухи. Одни очевидцы рассказывают, что в Финляндии запрещена только продажа, а все, кто успел купить себе двухтактник, плавают с ним, не заморачиваясь. Другие рассказывают, что видели двухтактные моторы в продаже в Германии, только цены уж больно кусались. Предположительно, это были двухтактники, спроецированные с учётом экологических норм. Отсюда и цена, и разрешение на продажу. В общем и целом, сколько стран, столько и правил и если Вы собрались на рыбалку в какую-то конкретную страну, то уточняйте именно там. А если Вы хотите ходить под мотором по всей Европе, то покупайте четыре такта. В России пока что таких законов не принимали, значит по Российской федерации можно смело грести в два такта. Если Вы считаете, что окружающую среду нужно беречь настолько, насколько это возможно, для Вас важно, что будет на планете через пятьсот лет и задумываетесь над тем, какой лодочный мотор лучше

, то для Вас ответ однозначен: четыре такта.

Порядок работы

Рабочий цикл четырёхтактного двигателя происходит за четыре такта, каждый из которых составляет один ход поршня между мертвыми точками, при этом двигатель проходит следующие фазы:

• Впуск
  . Длится от 0 до 180° поворота кривошипа. При впуске поршень движется вниз от верхней мертвой точки, открыт впускной клапан. В цилиндре образуется разрежение, за счёт которого в него засасывается свежий заряд. При наличии нагнетателя смесь нагнетается в цилиндр под давлением.
• Такт сжатия
  . 180—360° поворота кривошипа. Поршень движется к ВМТ, при этом заряд сжимается поршнем до давления степени сжатия. За счёт сжатия достигается бо́льшая удельная мощность, чем могла бы быть у двигателя, работающего при атмосферном давлении (такого как двигатель Ленуара), за счёт того, что в небольшом объёме заключен весь заряд рабочей смеси. Кроме того, повышение степени сжатия позволяет увеличить КПД двигателя. В двигателях Отто любой конструкции сжимается горючая смесь, в дизелях — чистый воздух.

В конце такта сжатия происходит зажигание заряда в двигателях Отто или начало впрыска топлива в двигателях Дизеля.

• Рабочий ход
  360—540° кривошипа — движение поршня в сторону нижней мёртвой точки под давлением горячих газов, передаваемого поршнем через шатун коленчатому валу. В двигателе Отто при этом происходит процесс изохорного расширения, в дизеле за счёт продолжающегося горения рабочей смеси подвод теплоты продолжается столько, сколько длится впрыск порции топлива. Поэтому сгорание в дизеле обеспечивает процесс, близкий к адиабатному, расширение происходит при одинаковом давлении.
• Выпуск
  . 540—720° поворота кривошипа — очистка цилиндра от отработавшей смеси. Выпускной клапан открыт, поршень движется в сторону верхней мёртвой точки, вытесняя выхлопные газы.

В реальных двигателях фазы газораспределения подбираются таким образом, чтобы учитывалась инерция газовых потоков и геометрия трактов впуска и выпуска. Как правило, начало впуска опережает ВМТ от 15 до 25°, конец впуска отстает примерно на столько же от НМТ, так как инерция потока газов обеспечивает лучшее заполнение цилиндра. Выхлопной клапан опережает НМТ рабочего хода на 40 — 60°, при этом давление сгоревших газов к НМТ падает и противодавление на поршень при выхлопе оказывается ниже, что повышает КПД. Закрытие выхлопного клапана также относится за ВМТ впуска для более полного удаления выхлопных газов.

Так как процесс горения и распространение фронта пламени в двигателях Отто требуют определенного времени, зависящего от режима работы двигателя, а максимальное давление из соображений геометрии кривошипно-шатунного механизма желательно иметь от 40 до 45° от ВМТ начала рабочего хода, зажигание осуществляется с опережением — от 2 — 8° на холостом ходу до 25 — 30° на режимах полной нагрузки.

Рабочий процесс дизельного двигателя отличается от описанного выше тем, что заряд в камере сгорания — чистый воздух, нагретый от сжатия до температуры воспламенения. За некоторое время до ВМТ, называемое временем инициации

, в камеру сгорания начинает впрыскиваться жидкое топливо, распыленное до капель, каждая из которых подвергается
инициации
, то есть нагревается, испаряясь с поверхности, при испарении вокруг каждой из капель образуется и воспламеняется в горячем воздухе горючая смесь. Время инициации для каждого дизеля стабильно, зависит от особенностей конструкции и изменяется только с его изнашиванием, поэтому, в отличие от момента зажигания, момент впрыска в дизеле задается раз и навсегда при его конструировании и изготовлении. Так как смесь во всем объёме камеры сгорания в дизеле не образуется, а факел распыла форсунки занимает небольшой объём камеры, количество воздуха на каждый объём впрыснутого топлива должно быть избыточным, в противном случае процесс горения протекает не до конца, а выхлопные газы содержат большое количество недогоревшего углерода в виде сажи. Само горение длится столько времени, сколько длится впрыскивание данной конкретной порции топлива — от нескольких градусов после ВМТ на холостом ходу до 45-50° на режимах полной мощности. В мощных дизелях цилиндр может снабжаться несколькими форсунками.

Плюсы и минусы ДВС

Для начала рассмотрим все имеющиеся достоинства и недостатки двухтактных моторов, которые несмотря на свою конструкцию, пользуются большой популярностью. К их преимуществам относятся:

1. Простота конструкции
2. Высокая скорость набора оборотов
3. Невысокая стоимость, что делает инструменты, оснащенные такими агрегатами очень популярными
4. Простота обслуживания, что обусловлено отсутствием ГРМ и отдельной системы смазки
5. Малый вес и габариты, что делает инструменты с такими ДВС удобными и практичными

Теперь разберемся со всеми недостатками, которые имеются у двухтактных двигателей:

• Шумность работы
• Низкая экологичность, что обусловлено выделением в атмосферу не сгоревшего топлива
• Низкий ресурс работы
• Необходимость смешивания бензина с маслом при каждой дозаправке. Кроме того, нельзя долго хранить разведенное топливо, иначе происходит его порча
• Большой расход топлива
• Небольшая мощность в сравнении с четырехтактными

У 4-тактных агрегатов достоинств намного больше, однако такие недостатки, как сложность конструкции, большой вес и цена оставляют негативный отпечаток. Далеко не каждый может позволить себе покупку, к примеру, снегоуборщика с 4-тактным мотором, который стоит в 2 раза больше, чем аналог с более примитивным агрегатом. Все недостатки 2-тактных моторов — это есть преимущества четырехтактных.

В силу большого количества недостатков обоих видов двигателей, производители запатентовали выпуск модернизированных моделей ДВС, которые получили название 4-MIX и 2-MIX. Наверняка вы сталкивались с тем, что при ремонте или замене деталей двигателя бензопилы или бензокосы, обнаруживалось наличие механизма ГРМ, но при этом инструмент заправляется разведенным бензином с маслом, как указывает производитель. Все верно, это говорит о том, что ваш инструмент оснащен двигателем 4-mix. Более подробно об этих типах двигателей узнаем далее.

Анализ

Двухтактные мотокосы

Преимущества:

• менее дорогие для покупки;
• легкий вес;
• высокое соотношение мощности к весу;
• легче ремонтировать;
• хорошо смазывают под всеми углами.

Недостатки:

• меньше расход топлива/больше загрязнения;
• нужно смешивать нефть и газ;
• быстрее изнашиваются.

Четырехтактные мотокосы

Преимущества:

• эффективные;
• мощные;
• проще и дешевле заправлять;
• длительное использование.

Недостатки:

• дорогие;
• тяжелые;
• больше движущихся частей;
• труднее и дороже ремонтировать;
• плохо смазывают под всеми углами.
