Что представляет собой эхолот для рыбалки с лодки

Эхолот — это сонарный прибор, который позволяет определять рельефную составляющую дна, а также наличие рыбы (или чего-то подобного по форме). Продвинутые рыбаки уже во всю пользуются данным чудом техники. По-другому их называют гидролокаторами.

Они состоят из нескольких основных деталей и узлов:

• передатчик;
• приёмное устройство;
• датчик (преобразователь);
• экран.

Принцип действия не является сложным. Прибор передает ультразвуковые волны, которые отражаются от объектов и улавливаются приёмным устройством. Обычно их крепят либо к транцу лодок, либо к корпусу (для особо скоростных агрегатов).

Прибор позволит почувствовать себя исследователем водных пучин, ведь с хорошим эхолотом можно достаточно точно восстановить картину дна, характер его изгибов, а, главное, разыскать каждого обитателя.

Для профессионалов рыбной ловли

Нужен ли эхолот умелому рыбаку? Умелая настройка сонара делает рыбалку не только удачной, но и очень интересной. Как правило, все эхолоты имеют стандартные настройки, которые автоматически активизируются при включении. Отрегулировав их под себя, можно увидеть точную картину подводной обстановки и все объекты под лодкой, в том числе и размер самой рыбы — ведь известно, что многие рыболовы мечтают от том, чтобы поймать крупный экземпляр щуки или другой рыбы. Немаловажно и то, что эхолот умеет сканировать рельеф дна, что крайне важно при любой рыбалке, так как самая крупная рыба часто находится именно в ямах. Зная излюбленные места обитания рыбы, вы можете легко найти ее, проанализировав данные сканера. А такая возможность, как визуальное отображение подводных скоплений коряг и камней позволяет сохранить дорогостоящие снасти.

Использование эхолотов актуально в любое время года. Знатоки утверждают, что они полезны как зимой, и летом. Толстый слой льда на водоемах не позволяет осуществлять широкий поиск, а жидкокристаллический экран замерзает при температуре ниже 15 градусов Цельсия. Поэтому эхолот рекомендуется крепить под курткой с помощью специального ремня. Однако есть и модели, специально предназначенные для каждого сезона, в том числе и для зимней ловли. В их числе эхолот Практик ЭР-6 Pro 2 Premium, который можно эффективно использовать при более низкой температуре.

Типы

Производством подобного оборудования занимается не так уж много фирм.

Все модели принято разделять по сложности сонарного устройства:

• Обзорные варианты. Самые простые в эксплуатации, дешевые и обладающие малым количеством функций. У них, как правило, слабый сигнал и очень маленький дисплей. Хорошо работают когда лодка находится в неподвижном положении. Опытные рыбаки используют их для обнаружения «рыбных» мест.
• Модели для подробного сканирования. Обычно оборудованы устройствами звукового оповещения. Присутствует функция обнаружения рыбы. Достаточно неплохой вариант для начинающих рыбаков.
• Многофункциональные устройства. Такие эхолоты являются самыми сложными и дорогостоящими из всех. Обладая широким спектром возможностей, они способны превратить даже обыденную рыбалку в научное исследование.

Принято также разделять гидролокаторы по типу крепления:

• Модели для установки на внутренней стороне корпуса (полимерные судна). Применяется эпоксидный клей. Эхолот может давать погрешности т. к. сигналы проходят через корпус лодки.
• Транцевое крепление (для медленных, тихоходных лодок). Считается наиболее удобным способом монтажа из всех.
• Сквозное крепление. Сложный вариант, который подразумевает проделывание отверстия в днище лодки. Лучше поручить это дело специалисту. В таком положении эхолот позволит раскрыть весь свой потенциал.

Беспроводные эхолоты

Прогресс не стоит на месте и теперь эхолоты доступны и тем, кто ловит с берега. Такие приборы представляют собой шарнебольшого диаметра, в который встроен датчик эхолота и Bluetooth или Wi-Fi. Достаточно установить на ваш смартфон или планшет специальное программное обеспечение, как он превратится в полноценный эхолот. Далее, при помощи удилища соответствующего теста нужно произвести заброс и начать равномерно подтягивать «шарик» к себе. Тем временем на экране смартфона будут отображаться уже знакомые показатели глубины, рисоваться рельеф и фиксироваться рыба. При выборе беспроводного эхолота стоит обратить внимание на качество его сборки и учесть тот факт, что Wi-Fi будет действовать на большем расстоянии нежели Bluetooth. Такой эхолот станет отличным помощником для рыбалки с берега.

Прежде чем выбрать эхолот окончательно, обратите внимание на его комплектацию. Есть ли в наличие датчик эхолота и какие функции он поддерживает.

Основные характеристики

Как и у любого другого электронного устройства у эхолотов есть набор основных характеристик, которые являются диктующим фактором при его выборе.

• Первый и практически самый важный параметр любого гидролокатора – мощность передатчика. Чем она выше, тем более качественно и правильно прибор может фиксировать объекты на глубине.
• Обязательно следует обратить внимание на разрешение экрана. Чёткость отображаемой информации напрямую зависит от мощности и конфигурации дисплея. Даже если вы занимаетесь рыбалкой на сравнительно небольших глубинах, лучше выбирать модели с мощностью не мене 500-600 ватт. Экран может быть как черно-белый, так и цветной в зависимости от модели. В последнее время очень популярны дорогие 3д эхолоты.

Дополнительные функции обычно включают в себя:

• «zoom» по аналогии с фотоаппаратом — приближенное рассмотрение дна (детальный обзор);
• «alarm» звуковая сигнализация, сообщающая о различных изменениях начиная от выхода на мелководье и заканчивая обнаружением рыбы нужного размера;
• «grayline» функция позволяющая отличать живые объекты от различных природных;
• «fishtrack» возможность отслеживания перемещения рыбы в пределах работы эхолота;
• «fish-ID» обозначает рыбу на экране понятным символом. Более дешевые модели показывает её дугой.

Технические параметры эхолотов

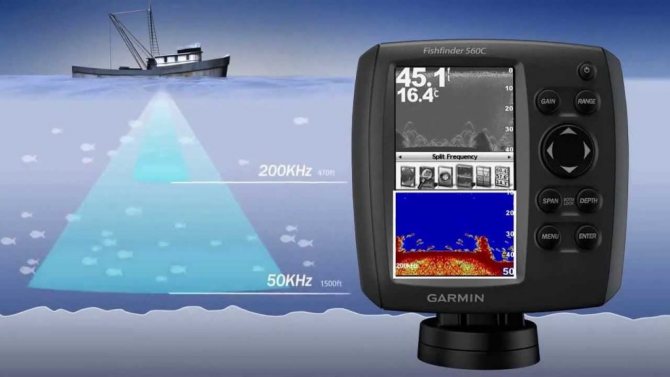

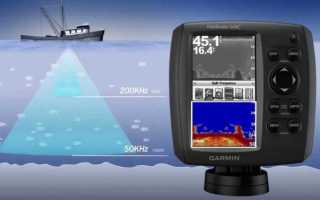

Частота излучателя

Импульсы посылаемые эхолотом могут быть разной частоты – 60 Гц, 83 Гц, 200 Гц, и т.д. Сигнал посылаемый эхолотом представляет собой конус, имеющий определенный угол.

Чем выше частота сигнала излучаемого эхолотом, тем уже луч. Луч с более высокой частотой, дает более подробное изображение дна водоема и объектов в толще воды, но в то же время захватывает меньшую площадь. Низкочастотные лучи, имеют более широкий угол, тем самым захватывают большую площадь, но при этом дают меньшее количество деталей.

Чем ниже частота сигнала, тем глубже он может проникнуть в толщу воды. Наиболее универсальным будет эхолот с рабочей частотой от 50 до 200 кГц.

Рыболову, планирующему вести ловлю на небольших глубинах, следует выбирать эхолот с более высокой частотой, если же рыболов планирует ловить рыбу на больших глубинах, то ему следует выбирать более низкочастотный эхолот. Более универсальны эхолоты имеющие несколько лучей, каждый из которых работает на своей частоте.

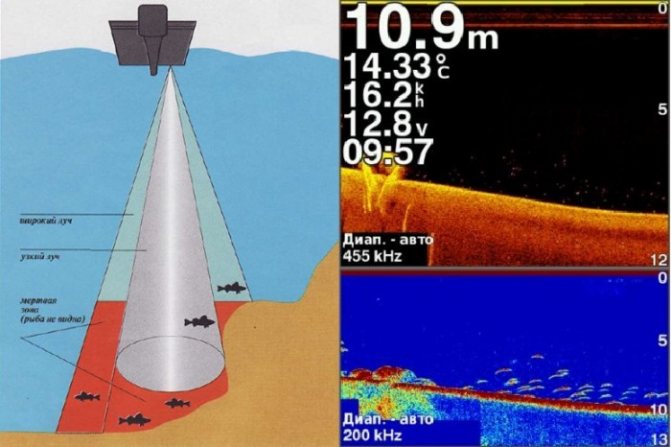

Количество лучей

Важная характеристика эхолота количество лучей направленных на дно водоема. Эхолоты могут быть с одним, двумя или большим количеством лучей. Чем больше лучей у эхолота, тем лучше, но приборы с большим количеством лучей стоят дороже.

Разные лучи эхолота имеют разную частоту и разный угол, на экране эхолота вы видите результат их совместного действия. Луч с узким углом и высокой частотой, хорошо подходит для тщательного изучения структуры дна. Луч с широким углом и более низкой частотой хорошо подходит для обнаружения рыбы.

Вам может быть интересно: Кукан

При выборе эхолота по количеству лучей, стоит определиться с целями и задачами, которые предстоит выполнять прибору.

• Для зимней рыбалки достаточно самого простого однолучевого эхолота на 83 кГц
• Для рыбалки с лодки лучше подходит эхолот с двумя лучами 83/200 кГц, такой прибор как позволяет видеть общую картину происходящего под лодкой, так и тщательно просматривать структуру дна водоема
• Эхолоты с тремя лучами 83/200/800 кГц подходят для рыбалки на больших и глубоких реках и озерах
• Эхолоты с 5-6 лучами используются для морской рыбалки, для поиска крупных косяков рыб

Мощность

При выборе эхолота следует обращать внимание на мощность устройства. Чем выше мощность эхолота, тем с большей глубиной он сможет работать.

Мощность эхолота влияет на качество отображаемой им картинки. Эхолот с малой мощностью может неплохо работать на мелководных участках, но при работе на больших глубинах и на ямах не сможет с достаточной четкостью их отображать, тем более обнаруживать есть ли в них рыба.

Мощность эхолота непосредственно связана с его чувствительностью, мощный эхолот с плохой чувствительностью, не сможет выдавать качественную картинку. Мощность эхолота измеряется в ваттах.

Как известно, единица измерения мощности – ватт, поэтому при покупке обращайте внимание на этот параметр. Но даже если куплен эхолот большой мощности, этого недостаточно чтобы картинка на экране сонара была чёткой и понятной. Мощность без чувствительности ничего не значит и эти характеристики непосредственно связаны.

• Для рыбалки на небольших глубинах, достаточно мощности передатчика эхолота в 150 Вт.
• Для рыбалки на средних глубинах, используются эхолоты с мощностью передатчика 200-300 Вт.
• Для морской рыбалки, на больших глубинах используются эхолоты с мощностью передатчика в 500 Вт, с возможностью кратковременно увеличить мощность передатчика до 2400 Вт.

Максимальная рабочая глубина

Максимальная рабочая глубина эхолота непосредственно связана с его мощностью. Чем мощнее эхолот, тем с большими глубинами он может работать.

• Для рыбалки на небольших водоемах вполне достаточно максимальной глубины 25 метров.
• Для рыбалки на озерах и крупных реках, следует использовать эхолоты с максимальной рабочей глубиной 35-80 метров.
• Для морской рыбалки эхолот должен иметь максимальную рабочую глубину от 365 метров и больше.

Угол обзора

Луча эхолота может иметь разный угол, этот параметр зависит от частоты излучателя. Чем выше частота излучателя эхолота, тем уже угол луча. От размера угла луча эхолота зависит площадь охватываемого участка.

• 16-20 градусов — луч низкой частоты, позволяющий в подробностях обследовать дно водоема
• 40-50 градусов — луч эхолота с таким углом позволяет, рассмотреть не только дно водоема, но и большую площадь толщи воды
• 75-90 градусов — луч эхолота с таким углом позволяет охватывать большую площадь толщи воды

В настоящее время многие эхолоты имеют несколько лучей, каждый из которых работает на своей частоте и имеет свой угол.

Чувствительность

Чувствительность эхолота является важным параметром, который влияет на четкость изображения и количество помех на экране. Лучше всего приобретать эхолот, чувствительность которого регулируется.

Экран эхолота

Качество экрана эхолота оказывает прямое влияние на информативность и добротность отображения информации.

Эхолоты могут быть цветные и черно-белые. Цветные экраны эхолотов лучше отображают нюансы рельефа дна, но стоят при этом значительно дороже.

Качество изображения зависит от количества цветов у цветных эхолотов и количества градаций серого у черно-белых. Чем больше эти параметры, тем лучше.

Экран эхолота с хорошей яркостью и контрастностью изображения позволяет получить качественную картинку, даже в условиях яркого солнечного света. Хорошо если экран эхолота имеет антибликовое покрытие.

Диагональ экрана эхолота может быть от 2 до 10 дюймов. Чем экран больше, тем лучше на нем все видно. На эхолоте с маленьким экраном, чтобы разобраться с тем,что на нем изображено, придется часто приближать картинку и перетаскивать ее. На большом экране все видно сразу. Чем шире угол луча эхолота, тем больше нужен экран.

Экраны эхолотов различаются разрешением, то есть количеством точек на экране, определяющим четкость картинки. Чем больше пикселей у экрана, тем детальнее картинка. На экране с маленьким разрешением стая рыбы выглядит как пятно, на экране с высоким разрешением будет видно каждую особь. Самые простые эхолоты имеют экран разрешением 240х240 или 240х270 точек. Эхолоты среднего уровня оснащаются экраном с разрешением 320х320 или 320х480 точек.

Корпус

Корпус эхолота должен иметь качественную защиту от попадания воды внутрь прибора. От степени влагозащиты корпуса эхолота напрямую зависит надежность и долговечность прибора.

Существуют два, наиболее распространенных, варианта защиты корпуса:

• IP x6 — допускает попадание морских брызг на поверхность и даже проникновение капель внутрь прибора. Эхолот при этом остается исправен. Модели с такой степенью защиты можно крепить на лодке подальше от бортика.
• IP x7 — вариант защиты корпуса оберегает устройство даже при кратковременном падении в воду на глубину до 1 м. Такая защита особенно актуальна для портативных эхолотов, которые могут случайно выпасть из рук в воду во время качки или резкого порыва ветра.

Дополнительные возможности эхолота

Современные эхолоты обладают большим набором дополнительных функций, которые могут оказаться очень полезными рыболову в определенных условиях:

• GPS-приемник
  — может служить для отметки точек и записи маршрута движения лодки, запомнив в памяти эхолота точки мест скопления рыбы, рыболов легко сможет вернуться туда повторно, данная функция особенно полезна для рыболовов предпочитающих ловить рыбу на больших водных просторах.
• Картплоттер
  — эхолот с функцией картплоттера позволяет установить электронные карты с судоходными данными (обозначением судовых ходов, буев, мелей)
• Датчик температуры
  — показывает количество градусов на определенной глубине. Зная температуру воды на определенной глубине, рыболов может предсказать степень активности рыбы на данном участке водоема.
• Определение расстояния до рыбы
  — функция может быть полезна в том случае, если нужно определить в каком слое воды стоит рыба, в данное время, в данном водоеме
• Определение размеров рыбы
  — функция полезна рыболовам ловящими трофейную рыбу, для того чтобы они не тратили время на ловлю рыбы не трофейных размеров. Несмотря на то, что алгоритмы работы эхолотов постоянно совершенствуется, доверять на сто процентов этой информации не стоит. Эхолот может принять за рыбу коряги или плывущий по реке мусор.
• Флешер
  — функция звукового оповещения эхолота, которая предупреждает, когда в зоне действия луча появляется рыба.

Популярные модели с ценами

JJ-Connect Fisherman 600

Одна из самых популярных моделей среди всех устройств представленных данной фирмой (особенно для зимней рыбалки). Основное отличие от собратьев — возможность отображения наличия рыбы и точной структуры дна под лодкой.

У «двухсотки» очень эргономичный корпус. Имеется встроенный датчик температуры воды, а также несколько повышена глубина эхолокации. Питание происходит от 4-х батареек типа ААА. Пиковая мощность — 800 ватт.

JJ-Connect Fisherman 600 – бюджетный, но многофункциональный популярный эхолот. Цена от 9700 руб. Ссылка на Яндекс.Маркет в конце статьи.

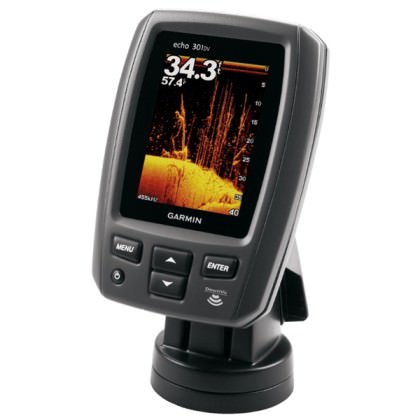

Garmin Echo 301c

Данную модель можно посоветовать как новичкам, так и профессиональным рыболовам. Максимальная глубина работы — 530 метров. Пиковая мощность составляет около 2400 ватт. Размер дисплея — 3,5 дюйма при разрешении в 240х320. Основной набор функций включает в себя фиксацию температуры воды и скорости передвижения лодки. Качество картинки практически не страдает на высоких скоростях. Неплохо показывает себя и на морской рыбалке.

Цена – 119 тысяч рублей.

Обладая такими незаурядными характеристиками, гидролокатор имеет и соответствующую цену. Стоимость модели стартует от планки в 19 тысяч рублей, но она того стоит.

HUMMINBIRD PiranhaMAX 153x

Является достаточно дешевым эхолотом в сравнении со своими аналогами. Стандартная глубина работы – 180 метров. Пиковая мощность около 1600 Вт. Основное назначение — летняя рыбалка. Дисплей имеет 4 дюйма в диаметре, а также разрешение 160х128. Питание происходит от специального аккумулятора.

Цена – 5-6 тысяч рублей.

Среди положительных особенностей этой модели стоит отметить наличие сигнального устройства, которое оповестит хозяина о маленьком уровне заряда батареи. Как и у всех эхолотов данной ценовой категории у PiranhaMAX 153x есть датчик температуры воды. Цена не является сильно «кусающейся» – около 5-6 тысяч рублей.

Недорогой эхолот для рыбалки с лодки

Самые бюджетные модели имеют достаточно небольшую стоимость при ограниченном функционале. Обычно у них 1-2 луча, а также простенькое исполнение. Эксперты рекомендуют обратить внимание на фирму JJ-Connect Fisherman. Самые дешевые модели от этого производителя стартуют с планки в 2000 рублей. У таких гидролокаторов маленькие экраны и не большая мощность.

У другой популярной фирмы Garmin есть такие модели, как Echo 100 или Fishfinder 90, которые в интернет-магазинах стоят порядка 4,5-5 тысяч рублей. Пиковая мощность этих агрегатов 750-800 ватт, а диагональ экрана — 4 дюйма при разрешении в 160х256 пикселей. В качестве идеального бюджетного варианта можно рассматривать и HUMMINBIRD PiranhaMAX 153x.

Эхолоты 3D для рыбалки с лодки

Среди прочих своих конкурентов 3D гидролокаторы — самые серьёзные, сложные и дорогие. Они способны показывать заданное пространство на трёхмерном экране. Рыбалка с ними похожа на видеоигру. Одним из таких вариантов является Humminbird 748x 3D. Его рабочая мощность — 1000 Вт. Датчик выдаёт шесть лучей.

Экран с диагональю 12,7 сантиметров и разрешением 640х320 позволяет наблюдать наиболее полную картину происходящего на дне морском. У модели огромное количество разнообразных функций, настроек и оригинальных возможностей. Стоимость соответствующая — 500-800 долларов, в зависимости от комплекта. Рекомендуется к покупке только «продвинутым» рыболовам.

Эхолоты для рыбалки с лодки на батарейках

Стоят особняком среди других вариантов гидролокаторов. Вместо заряжаемого аккумулятора на таких моделях устанавливаются батарейки. Это характерно для бюджетных эхолотов. Например, в уже упоминавшейся модели JJ-Connect Fisherman 200 Ice Edition питание происходит именно от них. По отзывам авторитетных рыбаков, батарейки держатся не очень долго. Поэтому по возможности лучше покупать аккумуляторные модели.

Эхолоты для зимней рыбалки

Эхолот на зимней рыбалке нужен не меньше, чем на летней. Найти рыбу зимой сложнее, чем летом, да и времени на это намного меньше.

Эхолот позволяет найти рыбу, делая меньшее количество лунок. Для использования эхолота не требуется бурить полноценную лунку, достаточно сделать небольшое углубление, набрать туда воды, датчик эхолота может работать сквозь лед.

Эхолот для зимней рыбалки должен быть: компактным, надежным, в самых экстремальных условиях, влагозащищенным и морозостойким. В последнее время появилось много моделей удовлетворяющим всем этим условиям, продающихся по вполне умеренным ценам.

Эхолоты для зимней рыбалки имеют маленький вес, компактный корпус и легко умещаются в небольшой чехол. Зимние эхолоты работают от батареек или аккумулятора. Такой эхолот может использоваться не только на зимней рыбалке, но и летом, при рыбалке с лодки или с мостков. К недостаткам эхолотов предназначенных для зимней рыбалки можно отнести экраны маленького размера, которыми не очень удобно пользоваться.

Как пользоваться эхолотом для рыбалки с лодки

Рыбалка с гидролокатором не является очень сложным процессом, но перед работой обязательно следует заглянуть в инструкцию. При включении эхолота, всего его параметры будут установлены по умолчанию. В таком «виде» он уже готов к эксплуатации. Частоту можно отрегулировать вручную. Для небольших глубин выставляется около 200 Гц. Все объекты под лодкой отображаются в правой части экрана. Внизу фиксируется рельеф дна.

Простые модели отображают рыбу и объекты дугами, а продвинутые варианты рисуют символы. От их размера зависит и крупность рыбы. Лучше всего выбирать место с большим скоплением морских обитателей. Ловить одну или даже двух — не эффективно.

В целом эхолот позволяет лишь немного упростить задачу. Однако ловить рыбу за вас никто не будет. Даже наличие самого современного гидролокатора не поможет, если вы не умеете подсекать. Поэтому новичкам не следует покупать дорогостоящие модели, а начать с простых и понятных.

Важнейшие моменты:

• выбирайте модель с мощностью не менее 600 ватт;
• для новичков лучше удостоверится в наличии функции «fish-ID»;
• дисплей также важен, как и мощностная характеристика;
• аккумулятор лучше батареек.

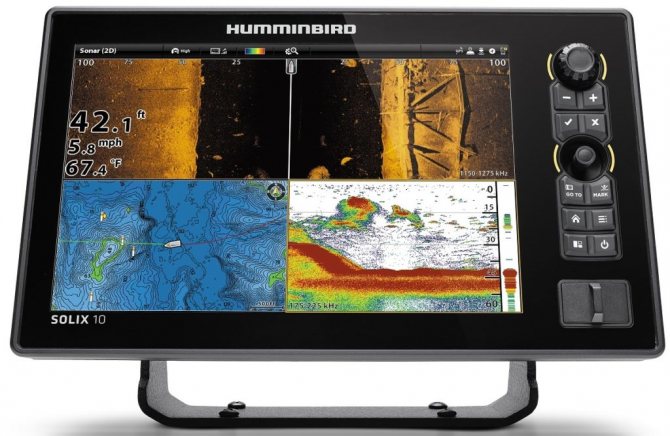

Эхолоты с функцией бокового сканирования

Эхолоты с функцией бокового сканирования являются следующим этапом развития эхолотов для рыбалки. В таких эхолотах лучи направлены не только вниз под лодку, но и в боковые стороны от нее. Эхолоты с функцией бокового сканирования имеют возможность сканировать подводное пространство, влево и вправо от лодки, на десятки метров. Максимально полную картину ситуации под водой дает совмещение информации получаемой от боковых лучей с информацией от нижнего луча.

Разница в работе между классическим и сканирующим эхолотами состоит в том, что проекция луча классического эхолота на дне, представляет собой окружность, диаметр которой зависит от угла луча и глубины, а проекция лучей сканирующего эхолота представляет собой узкую полосу. Поэтому для того чтобы охватить тут же площадь, лодке со сканирующим эхолотом нужно двигаться.
