Главный враг рыбака на зимней рыбалке – холод. Защититься от него поможет палатка. Однако, без дополнительных источников обогрева, температура в ней быстро падает. Положение спасает теплообменник, предназначенный для установки в палатке.

На зимней рыбалке в палатке хорошо, но до тех пор, пока температура за бортом не упадет ниже -10 градусов, или не поднимется ветер, или же не опустится ночь

Что такое теплообменник и как он работает

Теплообменник – это металлическая конструкция, в которой происходит горение топлива различного вида. Они комплектуются нагревательными элементами большого размера, благодаря чему наружу выделяется тепловая энергия. Все модели оснащаются системой отвода продуктов горения.

Стандартный набор, которым комплектуется теплообменник

Теплообменники состоят из нескольких частей, которые взаимосвязаны между собой:

1. Основным блоком выступает горелка. В ней происходит сжигание топлива того или иного вида, благодаря чему и образуется тепло.
2. Выходная система. Она препятствует попаданию остаточных продуктов горения в палатку.
3. Нагревательные элементы. Позволяют дольше сохранять положительную температуру в помещении.

На зимней рыбалке теплообменник – это незаменимая вещь. Благодаря ему человек может стабильно поддерживать в своей палатке определенную температуру воздуха. Это позволит рыбаку согреться после выхода на лед или даже с комфортом переночевать на природе.

Принцип работы теплообменника, установленного в палатке

Под теплообменником находятся различные источники тепла, которые сжигают топливо. Теплый воздух по специальным трубкам поднимается вверх, а затем равномерно распределяется по всей внутренней части палатки. Опасные продукты горения выводятся наружу через дымоход.

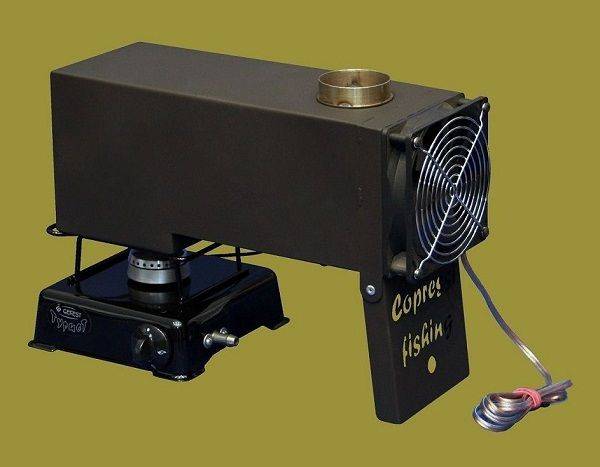

Некоторые устройства дополнительно оснащаются вентилятором, который функционирует от портативного аккумулятора. Он позволяет быстрее разогнать тепло по палатке и улучшить прогрев ее отдаленных частей.

Достоинства теплообменников для зимних палаток

Давайте посмотрим, чем хороши данные приборы:

• Ускоренный прогрев внутреннего пространства палатки;
• Отсутствие излишков влаги;
• Более эффективное поглощение выделяемого горелкой тепла;
• Совместимость с любыми типами газовых горелок;
• Компактная конструкция;
• Встроенные дымоходы для удаления продуктов сгорания.

Есть и недостатки:

• Занимает свободное пространство;
• Требует электропитания;
• Требует хорошего дымохода и его вывода за пределы палаточного пространства.

Теплообменники идеальны для путешественников и любителей зимней рыбалки, имеющих возможность перемещать с собой большое количество вспомогательных устройств и аксессуаров – например, в автомобиле.

Какие виды представлены на рынке

Устройства классифицируются по виду топлива, которое в них сжигается для получения тепла. Это могут быть:

1. Спирт. Теплообменники, которые работают на спирту, отличаются своей компактностью. Однако они не способны согреть рыбака в сильный мороз. Чаще используются как дополнительное средство обогрева.
2. Твердое топливо (дрова). Теплообменники, работающие на твердом топливе (дровах, брикетах), являются самыми распространенными среди рыболовов, т.к. его можно найти в любом лесу. Основным недостатком контракции является ее большой вес и размеры.
3. Бензин. Устройства, работающие на жидком топливе, отличаются компактностью. Однако они не получили распространения из-за взрывоопасных свойств бензина.
4. Газ. Аппаратами, которые функционируют на газу, рыбки пользуются довольно часто. Их отличительная особенность в небольших размерах и безопасности использования. В горелку газ поступает из хранилища через специальный шланг. Подача топлива регулируется вентилем.

Электрический теплообменник

Обратите внимание! В продаже существую аппараты, которые функционируют от электричества.

Какой из вариантов выбрать, каждый человек решает исходя из личных предпочтений.

На что обратить внимание при выборе прибора

Первое, с чем должен определиться человек, который собирается купить теплообменник, это вид топлива. У каждого типа есть свои достоинства и недостатки. Конкретных советов здесь дать невозможно, следует лишь отметить, что в последнее время среди рыбаков набирают все большую популярность устройства, функционирующие на газу и керосине, а также более безопасные электрические варианты.

Далее рекомендуется проверить качество корпуса. На нем не должно быть ржавчины, трещин и прочих изъянов.

Основным критерием выбора аппарат для многих рыбаков является его размер. Действительно, если до места ловли планируется добираться на машине, можно купить более крупный, а соответственно и мощный теплообменник. Другое дело когда человек отправляется в пеший поход. Здесь отдается предпочтение легким и компактным устройствам, которые способны поместиться в рюкзак.

Крупный теплообменник в рюкзак не положить

Обзор лучших моделей

На современном рынке можно найти широкий выбор моделей теплообменников. Перед тем как отправляться за покупкой, следует ознакомиться с лучшими из них.

Газовый теплообменник СИБТЕРМО СТ-4,5 от омского производителя

Корпус выполняется из алюминиевых сплавов, которые обладают хорошей теплопроводимостью. Покрыт термостойкой краской. Он способен обогреть не только палатку, но и жилое помещение не очень больших размеров. Вес не снаряженного устройства составляет 7.4 кг. Функционирование осуществляет на газу. Цена 16 500 руб.

Обзор теплообменника Сибтермо:

Суховей

Внешний корпус теплообменника Суховей сделан из нержавеющей стали. Внутри алюминиевые трубки, благодаря которым обеспечивается хороший теплообмен. В базовую комплектацию входит вентилятор, мощность которого можно регулировать с помощью диммера. Отводная труба располагается в нижней части корпуса. Это в немалой степени увеличивает КПД устройства. Вес аппарата составляет всего 2,9 кг. Цена 9 500 руб.

Электрический аккумуляторный теплообменник Десна БМ

Устройство может работать в автоматическом и турбо режимах. Питание осуществляется от аккумулятора или батареек.

Отмечено, что КПД данного аппарата несколько выше, чем у аналогичных устройств. Он быстро нагревает воздух. Нельзя располагать рядом с прибором изделия из легковоспламеняющихся материалов. Корпус теплообменника быстро разогревается до высокой температуры. Цена 11 000 руб.

Снегирь

Корпус устройства выполнен из нержавейки толщиной 1,5 мм. Покрыт термостойкой краской. Аппарат рассчитан на эксплуатацию при экстремально низких температурах. Оснащается складными ножками. В базовую комплектацию входит контейнер для переноски, который также можно использовать в качестве столика. Цена 4 700 руб.

Рипус

Производится из стального сплава покрытого антикоррозионной защитой. Компактные размеры делают возможным его установку даже в маленьких палатках, а небольшой расход топлива повышает продолжительность работы. Опасные продукты горения быстро выводятся наружу через дымоход. Цена 3 150 руб.

Как выбрать теплообменник для палатки — видео-обзор:

Установка теплообменника в палатку — безопасность превыше всего

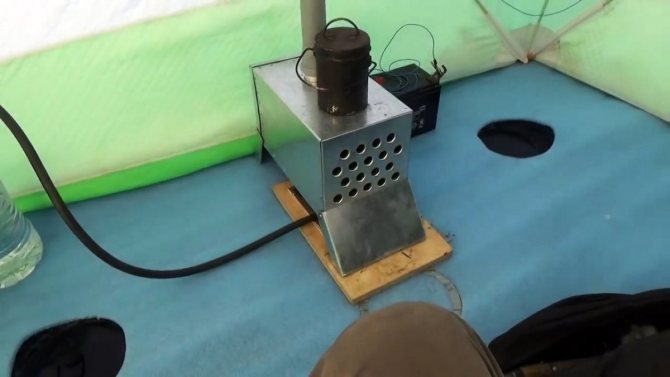

Теплообменник располагается на ровной поверхности на пол палатки. Под низ рекомендуется подложить лист металла или фанеры для большей устойчивости аппарата. Дымоход подсоединяется одним своим концом к устройству, другой просовывается в специальное отверстие палатки. Через него наружу будут выводиться продукты горения. Если этого не сделать, люди, находящиеся во внутреннем пространстве могут отравиться угарным газом.

Далее к устройству подключаются источники топлива и/или тока. После это теплообменник готов к работе. Остается лишь поджечь горючее или включить питание.

Безопасность

Рядом с агрегатом не должно быть расположено легковоспламеняющихся предметов. На моделях, которые функционируют на бензине и газе рекомендуется периодически проверять состояние баллона на предмет утечки топлива.

Также следует обращать внимание на герметичность дымоотвода. Если рыболов заметил, что корпус теплообменника накалился, следует немедленно обесточить устройство. В противном случае может произойти взрыв.

Нельзя надолго оставлять аппарат без присмотра. Даже если нет никаких визуальных признаков неисправностей, работу устройства периодически следует тщательно проверять. Не стоит пренебрегать этим. Речь идет о человеческой жизни.

Важно! Нельзя использовать горелку в качестве прикуривателя.

Важные производственные моменты

Изготовление теплообменника для палатки своими руками с нуля необходимо сооружать по принципу жаротрубных моделей. Для этого берут пару листов металла прямоугольной формы, в них необходимо вырезать несколько отверстий для установки теплообменных трубок. Сложного в этом процессе нет ничего, для некоторых станет проблемой приваривание трубок к листам с двух сторон.

Виктория Лещенко

На протяжении последних шести лет усердно тружусь в отделе рыболовных снастей. Могу помочь в сборе практически любой снасти.

Задать вопрос

Трубки желательно разместить в шахматном порядке в три ряда, верхний должен иметь пять, средний четыре, а нижний снова пять.

Далее работа ведется над четырьмя следующими составляющими, в верхней части делают отверстие под дымоход, при этом важным моментом будет его быстрое извлечение из изделия. Крышку приваривают к теплообменнику, далее фиксируют стенки. Можно сказать, что теплообменник готов, осталось соорудить ножки. Желательно чтоб они складывались, но тут уже каждому свое.

Стоит понимать, что нижняя часть не будет сплошной, именно в этой части устанавливают трубки, через которые пламя и жар проникают в теплообменник и согревают в нем воздух.

Как модернизировать покупной теплообменник

На некоторых моделях теплообменников пользователям иногда приходится идти на доработку заводского оборудования. За кулерами умельцы располагают небольшие решетки для направления потока воздуха, а также устанавливают регуляторы вентиляторов.

Также, некоторые рыбаки предпочитают устанавливать дополнительные задвижки на горелки, чтобы минимизировать доступ угарного газа в палатку. Часто приходится удлинять дымоход, чтобы он мог быть вставлен в соответствующее отверстие.

Распространенной доработкой является установка дополнительной подставки, которая повышает устойчивость аппарата.

Как сделать теплообменник для палатки своими руками — чертежи и видео-инструкции

Большинство рыболовов предпочитают пользоваться не магазинным, а самодельным теплообменником.

Для создания самого простого варианта понадобится несколько листов нержавейки. Корпус можно сделать составным или сворным. После сбора внешних стенок по чертежу, который находится в свободном доступе в интернете, следует переходить к сбору трубы.

Чертежи:

Чертеж

Важно! Вырез под трубу должен четко соответствовать размерам горелки.

Далее потребуется собрать составные части будущего теплообменника в единое целое. В качестве нагревательного элемента многие рыболовы используют автомобильный радиатор от печки. Его вставляют во внутреннюю часть горелки и закрывают металлическим листом, который препятствует его прямому контакту с пламенем.

В качестве вентилятора можно использовать аналогичное устройство от старого компьютера. Его располагают на задней стенке агрегата, неподалеку от нагревательного элемента. После соединения всех частей, останется лишь приделать ножки на нижнюю часть.

В итоге получается самый простой по конструкции твердотопливный теплообменник.

Как сделать теплообменник для зимней палатки своими руками — видео-инструкция:

Лучшие теплообменники для палатки

Существуют теплообменники не только кустарного, но и промышленного производства. Ниже представлены некоторые распространённые и неплохо зарекомендовавшие себя модели.

Важно! Для дымохода подойдёт ПВХ-труба типа «Ду 50 3,3» (1000 мм). Одно колено имеет длину 1 м, купите 3 штуки — их легко транспортировать и соединять, наращивая высоту до нужной.

«Суховей»

Достаточно популярный обогреватель, корпус которого сделан из нержавейки, а трубки алюминиевые. Обладает хорошей производительностью — до 184 м³/час. Имеет 2 режима работы — высокие и низкие обороты. Устройство легко и быстро приводится в рабочий режим.

Может работать с газовыми плитами «Гефест Турист» или печками других производителей, примерно тех же габаритов. Благодаря детально продуманной конструкции и высокому качеству изготовления, обладает высоким КПД. Приятным дополнением является вентилятор, издающий минимальный шум.

«Сибтермо» СТ-1,6

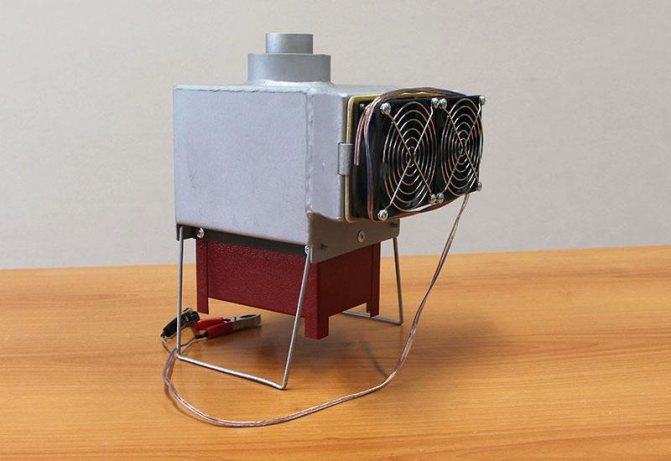

В данной модели имеется пара вентиляторов, что способствует увеличению пропускной способности устройства, а следовательно — его мощности. Это, своего рода, форсированный вариант обогревателя. Прекрасно подходит для быстрого обогрева палатки довольно значительного объёма, например, на зимней рыбалке.

Узнайте, как сделать отопление теплицы на дровах.

Масса теплообменника — 1,9 кг. В качестве нагревательного элемента могут использоваться любые газовые или ИК-горелки. Обеспечивает стабильный уверенный обогрев помещений довольно большого объёма. Расположение дымохода — верхнее.

Видео: обзор теплообменников СТ 1.6 от компании СИБТЕРМО

«Десна» БМ

Материал корпуса этого агрегата изготовлен из нержавейки, покрытой эмалью, защищающей от высоких температур. Отличается компактными размерами, но, несмотря на это, отлично подходит для обогрева довольно больших помещений.

Имеет 2 режима работы — автоматический и турбированный. Источником огня для данного устройства могут служить любые горелки, в том числе и инфракрасные. В инструкции производитель указывает, что агрегат имеет КПД, аналогов которому у подобных устройств нет.

Теплообменник является отличным средством обогрева палатки зимой. Кроме того, такой агрегат может использоваться и в стационарном помещении небольших размеров. Изготовить подобное устройство можно самостоятельно, для этого достаточно иметь самые простые материалы и небольшой набор необходимых инструментов.

Ремонт оборудования

В процессе эксплуатации различные части агрегата могут выходить из строя. Следует своевременно производить их ремонт. Распространенной проблемой является засорение дымохода. Решить ее можно обычным ершиком.

Во время транспортировки и эксплуатации корпус может слегка разболтаться. Это чревато выходом аппарата из строя. Рекомендуется периодически проводить его протяжку.

Следует следить за состоянием соединительных шлангов на баллоне. При возникновении подозрений в не герметичности, его следует немедленно заменить.

Теплообменник пригодится тем рыбакам, которые любят ходить на промысел в зимний период. Он позволяет поддерживать в палатке комфортную температуру воздуха в течение длительного периода времени. Для приобретения агрегата человек может воспользоваться магазинными вариантами или собрать его своими руками.

Виды теплообменников для обогрева палатки

Чтобы поднять и удерживать на достаточном уровне температуру воздуха в палатке, применяются нагревательные устройства различных видов.

Спиртовые свечи

Могут применяться в одноместной палатке при температуре наружного воздуха до -5 градусов. Для обогрева более вместительного помещения их мощности недостаточно.

Газовые обогреватели

Источником топлива в данном случае служит пятилитровый газовый баллон, а источником тепла – газовая горелка, часто оснащаемая конвектором. Такие обогреватели используются не только в качестве теплогенератора, на них можно готовить или разогревать пищу.

Основной его недостаток – большой расход топлива. Поэтому их используют в местах, доступных для подъезда на автотранспорте. Портативные отопители на газу небезопасны в пожарном отношении, именно они становятся наиболее частой причиной возгораний.

Наиболее надежным представляются омские теплообменники Сибтермо.

Обогреватели бензиновые

Они применяются для обогрева довольно давно, и их конструкция с течением времени практически неизменна. Такие приборы популярны еще и по той причине, что удельный расход средств на приобретение топлива самый низкий в сравнении с другими способами обогрева.

Кроме того, в помещении, обогреваемом бензиновой печкой, всегда присутствует запах топлива. При использовании обогревателя, работающего на бензине, нужно строго исполнять правила эксплуатации – плохо прочищенная горелка может стать причиной взрыва и пожара.

Твердотопливные агрегаты

Печки с использованием в качестве энергоносителя дров, были и остаются популярными в лесных регионах. Здесь достаточно просто собрать валежник и использовать его в теплообменнике для зимней палатки.

Популярны такие виды:

• Печи медленного горения по принципу нагревателя «Бубафоня». Время горения одной закладки дров составляет 4-6 часов. Недостаток – замена порции топлива производится на полностью погашенной печи и после очистки внутреннего содержания.
• Такие же агрегаты, изготовленные по типу печи «Булерьян». Одна закладка дров горит в течение времени до 6 часов.
• Складные металлические печи различных конструкций. Удобны при перевозке, поскольку занимают мало места в багажнике автомобиля. При использовании требуют постоянного внимания и подкладывания топлива.

На рынке постоянно появляются и другие конструкции печей на других физических принципах, но здесь упомянуты наиболее популярные исполнения.
